水平定向钻机的结构

2021-06-24 08:40:03

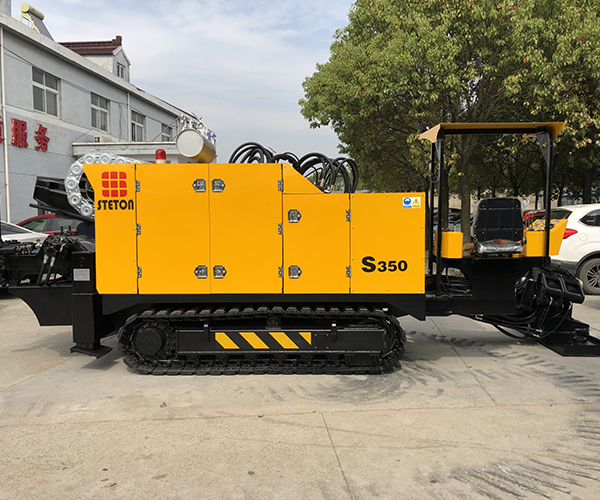

水平定向钻机泵站主要由电动机、油泵、油箱、溢流阀、精滤油器、冷却器及底座等部件组成。泵站是通过电动机驱动油泵转动,将电能转换成液压能(压力油),再通过操纵台上的操纵阀组,将压力油分配到液压执行机构,实现钻机的各种功能。立柱框架主要由立柱、下连接梁、横梁、上支撑座、吊梁、内注式单体液压支柱等组成。立柱框架锚固在巷道或钻场顶底板之间,起支撑和安装机架及动力头的作用。由于采用了内注式单体液压支柱,提高了立柱框架的整体锚固力,增加了钻机的稳定性。


水平定向钻机多路换向阀组由3片阀片组成,分别控制马达的旋转、推进油缸的快速进退和正常进退、以及液压夹持器。阀组内部带有分流阀,将压力油分为三路,一路通过旋转阀片至液压马达;一路通过正常进退阀片至推进油缸;一路至液压夹持器。节流阀(微调)可调节推进速度。快速进退阀片可将旋转油路的大流量压力油合并至推进油缸,实现快速进退。钻头为三翼硬质合金三级组合钻头,直径分为φ65mm中心钻头,φ87mm二级钻头和φ115mm三级钻头,可组合使用,也可二级和中心钻头组合,亦可单独使用φ65mm中心钻头。钻杆直径为φ42mm,长度为800mm。采用圆锥螺纹连接,具有强度高、拆装容易、对中性好等优点。根据用户需要亦可配置直径φ50mm长度800mm的钻杆。


动力头主要由液压马达、减速箱、液压卡盘、水辫等组成。其功能是将液压能转换成机械能,从而带动钻具旋转切削煤、岩。水辫的作用是向钻杆传递动力和通水(或压风)以便排渣及冷却钻头。机架主要由机架体、推进油缸、拖板、夹持器等组成。动力头固定在拖板上,其功能是将液压能转换成油缸往复运动的机械能,带动拖板上的动力头可沿导轨作往复运动。夹持器为液压型,用于装卸钻杆。


操纵台主要由操纵台架、多路换向阀组、节流阀(微调)、快速进退阀片、压力表、胶管接头等组成。操纵台的作用是通过操作手把实现钻机的各种动作,对钻机实行集中控制。多路换向阀组由3片阀片组成,分别控制马达的旋转、推进油缸的快速进退和正常进退、以及液压夹持器。
